钢结构与膜材料的协奏，产业园中庭天幕
博多森谷产业园位于杭州良渚新城，四座10-13层的L型布局高层办公楼围合出一处面积约4000平方米的中央庭院。原有的中庭窄边宽度仅为28m，塔楼则高约71m，中庭空间因此呈现天井式的压抑观感；在冬季中庭缺乏日照，而夏季则是阳光直射，雨天无遮盖中庭的使用率也急剧下降。
该产业园项目改造旨在重构为宜人的空间。因此设计师考虑在中庭上空覆盖一座透光的半开放天幕作为“顶棚”，以在提高耐候性的同时延续光照、空气等开放空间的自然要素。在日照强烈的夏季，半透明的天幕可以滤过直射的阳光，并在庭院四边入口处对流风的吹拂下确保中庭凉爽舒适；在冬季，天幕则可以减少热量散失以保持环境温暖，并确保雨雪天气时中庭空间的可使用性。
中庭天幕的造型设计复杂而精细。改造设计开始时项目已基本竣工，中庭的支撑结构因此只能落在地下室的顶板上。为在有限的冗余荷载范围内实现设想，设计师选择了轻质的膜材料配合钢结构框架构建天幕，其所需的结构加固程度小于玻璃等传统材料，可塑性强，并可以借助雨水冲刷完成自清洁，降低了日常维护成本。

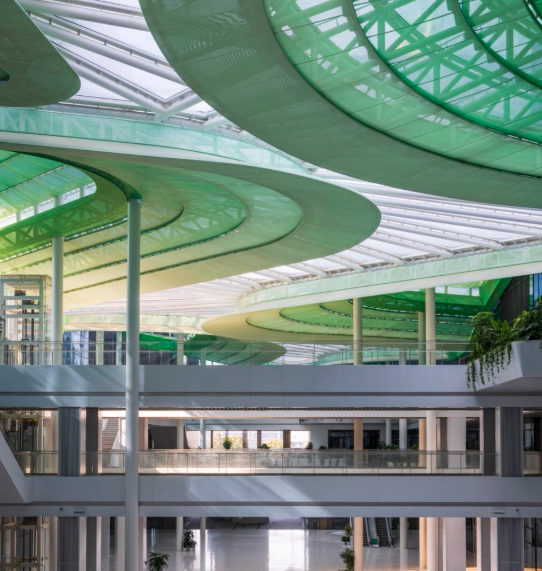

从空中俯视，天幕的膜材料为两部分，强透光性的白色气枕近似透明，将柔和的光影投射在中庭内部；绿色的多层膜结构则比拟茶山。如同张开的“阳伞”，以近似梯田的方式切分，层次间的空隙改善了中庭的通风与排烟性能。设计团队与结构顾问合作，解决了大跨度钢膜结构设计中的诸多技术难点：钢结构跨度大，截面形式多样，整体呈曲面布置等。
为了进一步优化设计，团队在局部采取了ETFE+PTFE双层膜结构，网格内膜可以吸收噪声，并提高能源利用效率。在多轮比选后，团队选定了50%、40%与35%透光率的三种绿色气枕膜，依次分层布置，形成山水重叠般的渐变视觉效果。为避免积水，排水系统巧妙地隐藏于结构内部。天幕具有细微的坡度，可借助重力使雨水流向气枕间的分缝并排向地面。
